Оцифровка классики: Установка тахографа Siemens VDO 1381 на ГАЗ-53

В современных условиях эксплуатации грузового транспорта соблюдение режима труда и отдыха водителя – это не просто требование закона, а залог безопасности. Однако когда речь идет о легендарном ГАЗ-53, возникает вопрос: как «подружить» механическую начинку с цифровым устройством?

В этой статье мы разберем реальный кейс по установке тахографа, используя современные комплектующие и специальные переходники.

Что понадобилось для работы (Спецификация)

Для того чтобы система работала корректно, был выбран проверенный комплект оборудования:

• – Тахограф: Цифровой Siemens VDO 1381 v.3.0 12В. Надежное решение, широко используемое на коммерческом транспорте. Также возможна установка цифровых тахографов производства Aselsan и Stoneridge.

• - Спидометр: электронный диаметром 85мм. Необходимый для отображения скорости, поскольку родной механический прибор не воспринимает цифровой сигнал.

• - Кодированный датчик скорости для цифровых тахографов.

• - Специфические детали:

  • - переходник (Газ/Зил) 22мм – ключевой элемент для установки датчика на родную коробку передач.

  • - жгут проводки на датчик скорости и комплект разъемов.

Основные этапы установки

1. Механическая адаптация (КПП)

Самый ответственный момент – установка датчика скорости. Поскольку ГАЗ-53 с завода имеет механический привод спидометра (трос), мы использовали переходник. Он устанавливается непосредственно на посадочное место привода в коробке, что позволяет вкрутить современный импульсный датчик.

2. Монтаж оборудования в кабине

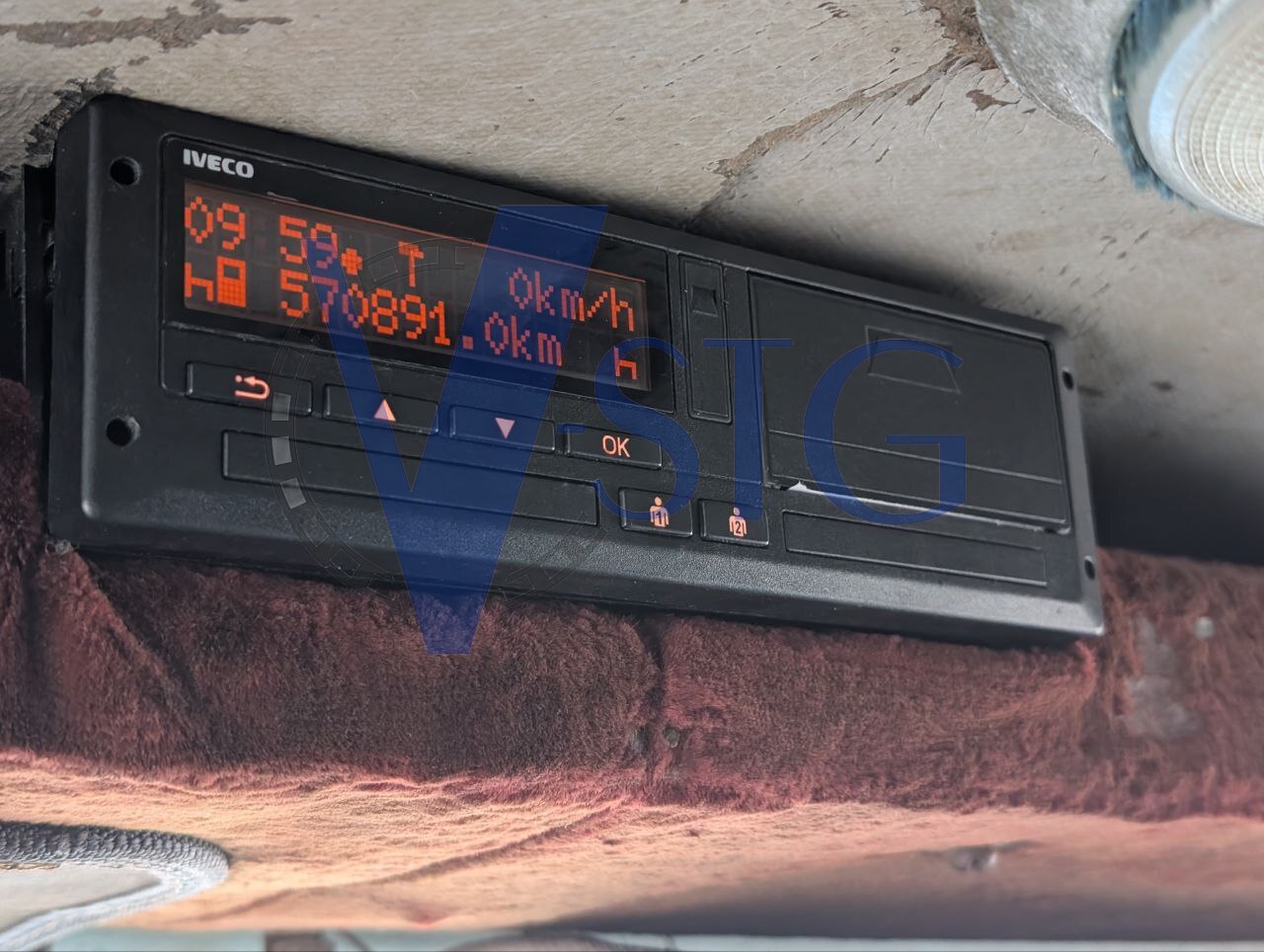

Кабина ГАЗ-53 не имеет стандартных мест под 1-DIN-устройстве. Поэтому тахограф был смонтирован в верхней части кабины (над лобовым стеклом) с помощью универсальной полушахты. Это обеспечивает удобный доступ для работы с картой водителя и замены термобумаги.

3. Замена спидометра

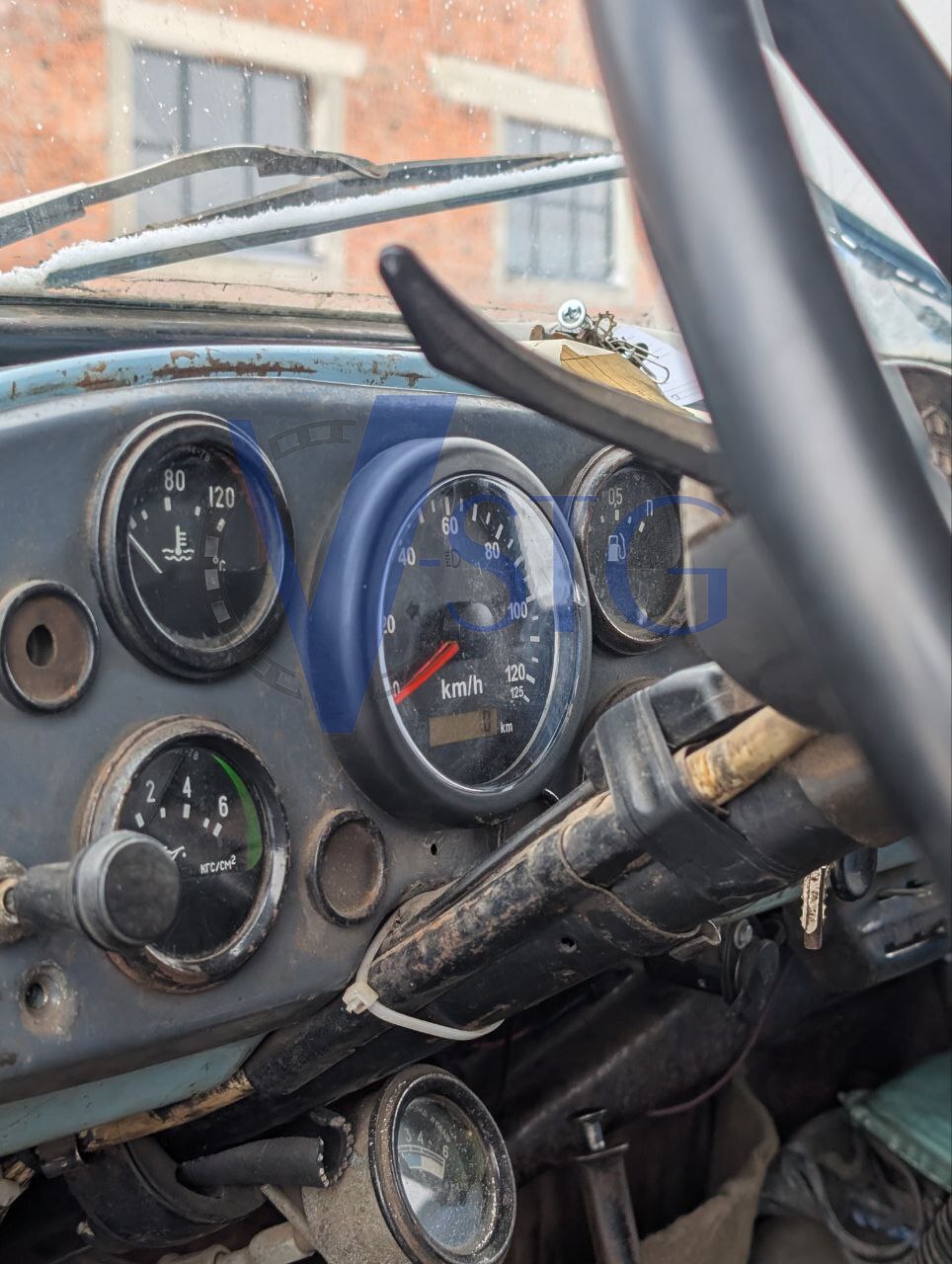

Старый механический прибор на панели уступил место электронному аналогу. Новый спидометр подключается к тахографу, что гарантирует высокую точность показателей без погрешностей, обычно присущих старым тросиковым системам.

4. Настройка и запуск

После завершения монтажа проводки выполняются обязательные процедуры, указанные в отчете:

• Сопряжение датчика: Процесс «привязки» датчика скорости к тахографу для защиты от манипуляций с данными.

• Адаптация цифрового тахографа: Калибровка устройства под конкретный автомобиль (учет коэффициента передаточного числа и размера шин).

Результат

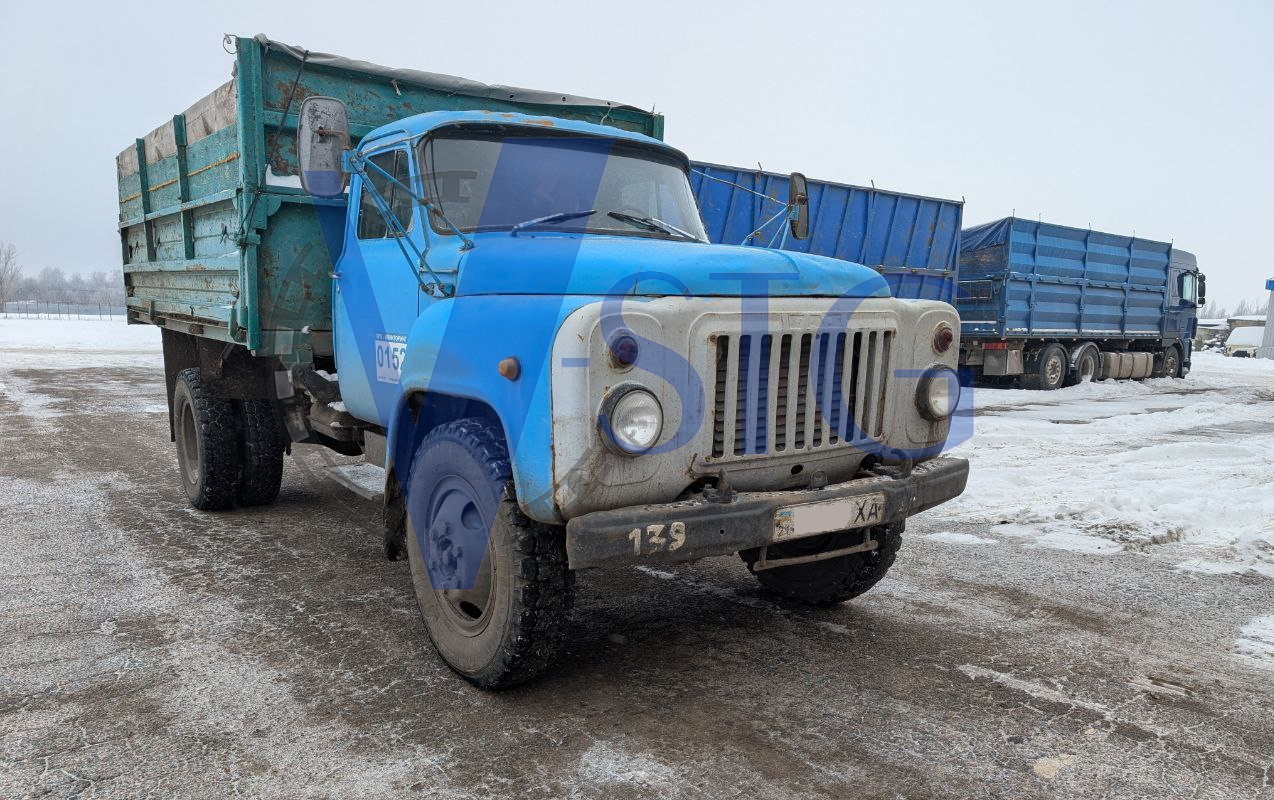

Несмотря на солидный возраст автомобиля, теперь этот ГАЗ-53 полностью отвечает требованиям по безопасности и стандартам коммерческих перевозок. На дисплее тахографа отчетливо отображается общий пробег, текущее время и режим работы водителя.

Вывод: Установка современного оборудования на ретро-технику — это не только выполнение норм закона, но и глубокая модернизация, которая лишает проблем с постоянными поломками механических приводов спидометра.
