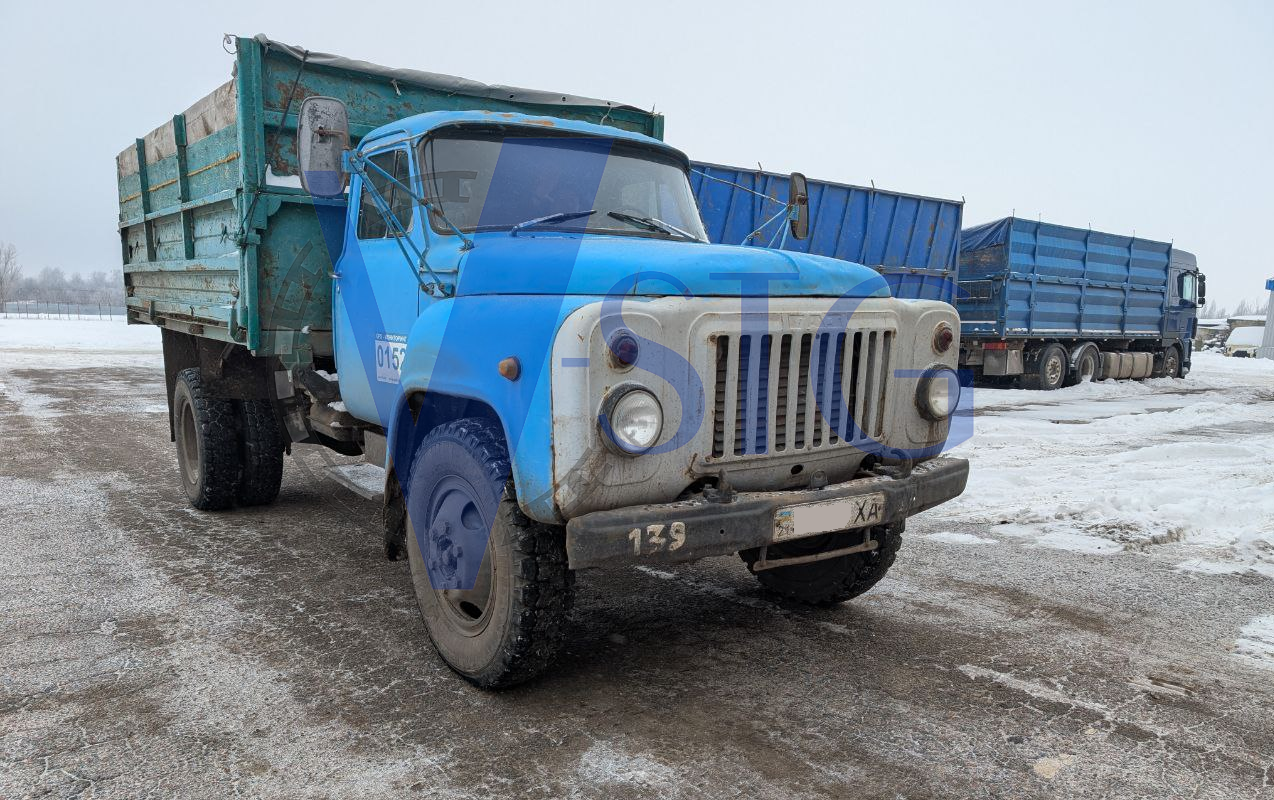

Оцифрування класики: Встановлення тахографа Siemens VDO 1381 на ГАЗ-53

У сучасних умовах експлуатації вантажних транспортних засобів дотримання режиму праці та відпочинку водія — це не просто вимога закону, а запорука безпеки на дорогах загального користування. Однак, коли йдеться про легендарний ГАЗ-53, виникає питання: як «подружити» механічну начинку з цифровим пристроєм?

У цій статті ми розберемо реальний кейс із встановлення тахографа, використовуючи сучасні комплектуючі та спеціальні перехідники.

Що знадобилося для роботи (Специфікація)

Для того щоб система працювала коректно, був обраний перевірений комплект обладнання:

• - Тахограф: Цифровий Siemens VDO 1381 v.3.0 12В. Надійне рішення, яке широко використовується на комерційному транспорті. Також можливе встановлення цифрових тахографів виробництва Aselsan і Stoneridge.

• - Спідометр: Електронний діаметром 85мм. Необхідний для віддображення швидкості, оскільки рідний механічний прилад не сприймає цифровий сигнал.

• - Кодованний датчик швидкості для цифрових тахографів.

• - Специфічні деталі:

  • - Перехідник (Газ/Зіл) 22мм — ключовий елемент для встановлення датчика на рідну коробку передач.

  • - Джгут проводки на датчик швидкості та комплект роз'ємів.

Основні етапи встановлення

1. Механічна адаптація (КПП)

Найвідповідальніший момент — встановлення датчика швидкості. Оскільки ГАЗ-53 з заводу має механічний привід спідометра (тросик), ми використали перехідник. Він встановлюється безпосередньо на посадкове місце приводу в коробці передач, що дозволяє встановити сучасний імпульсний датчик.

2. Монтаж обладнання в кабіні

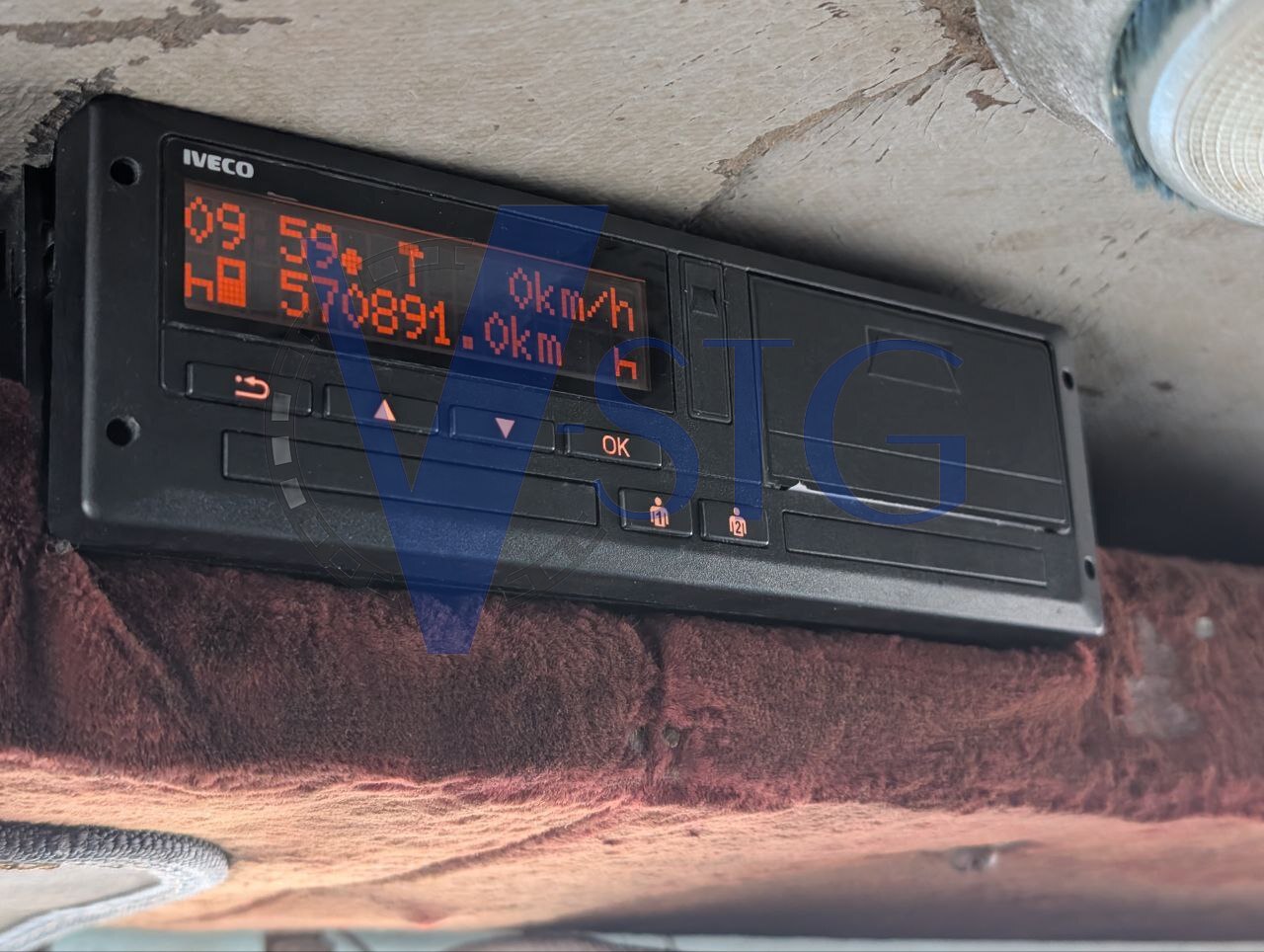

Кабіна ГАЗ-53 не має стандартних місць під 1-DIN пристрої. Тому тахограф був змонтований у верхній частині кабіни (над лобовим склом) за допомогою універсальної напівшахти. Це забезпечує зручний доступ для роботи з карткою водія та заміни термопаперу.

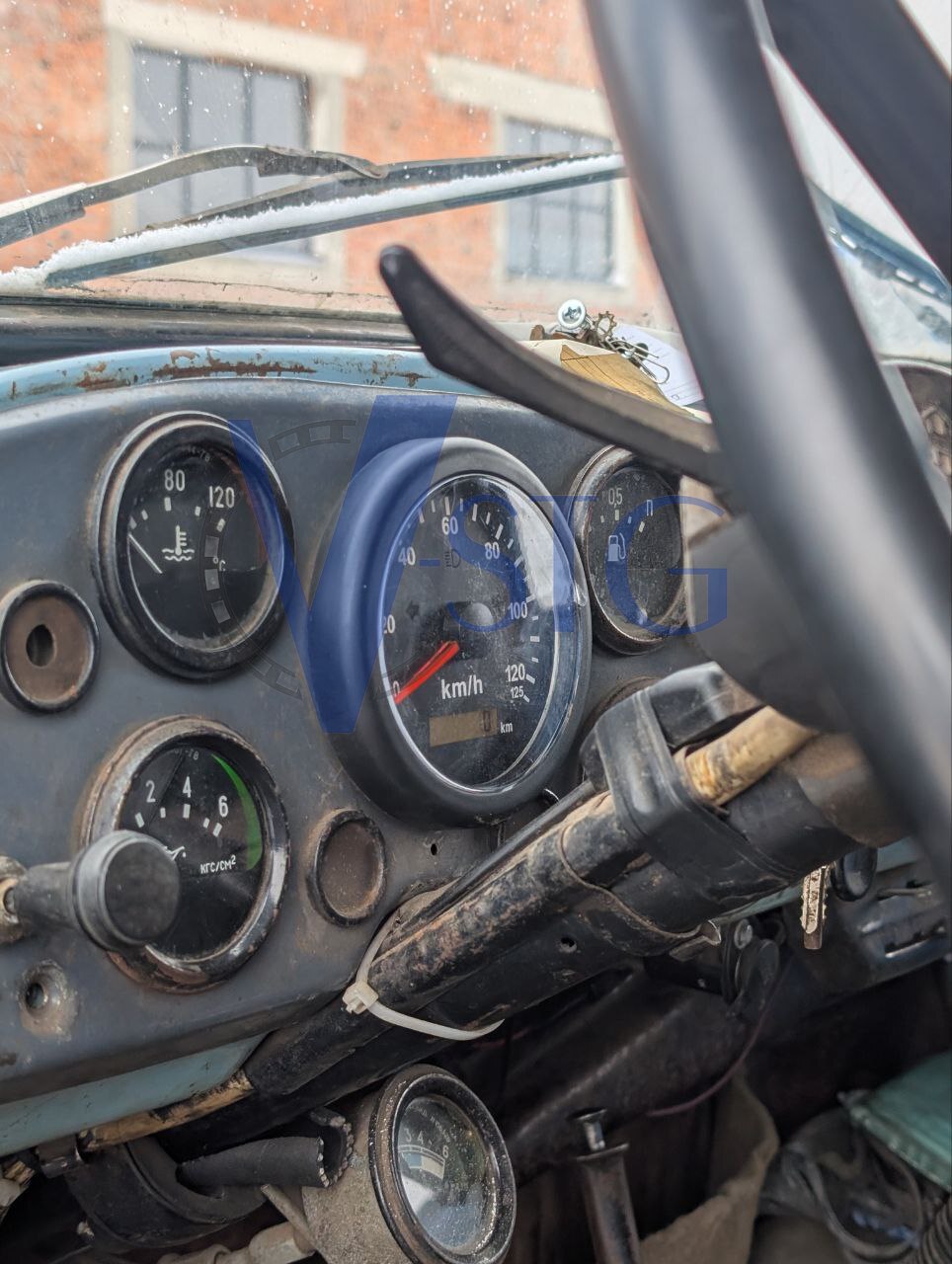

3. Заміна спідометра

Старий механічний прилад на панелі поступився місцем електронному аналогу. Новий спідометр підключається до тахографа, що гарантує високу точність показників без похибок, які зазвичай притаманні старим тросиковим системам.

4. Налаштування та запуск

Після завершення монтажу проводки виконуються обов'язкові процедури, зазначені у звіті:

• Парування датчика: Процес «прив’язки» датчика швидкості до тахографа для захисту від маніпуляцій з даними.

• Адаптація цифрового тахографа: Калібрування пристрою під конкретний автомобіль (врахування коефіцієнта передавального числа та розміру шин).

Результат

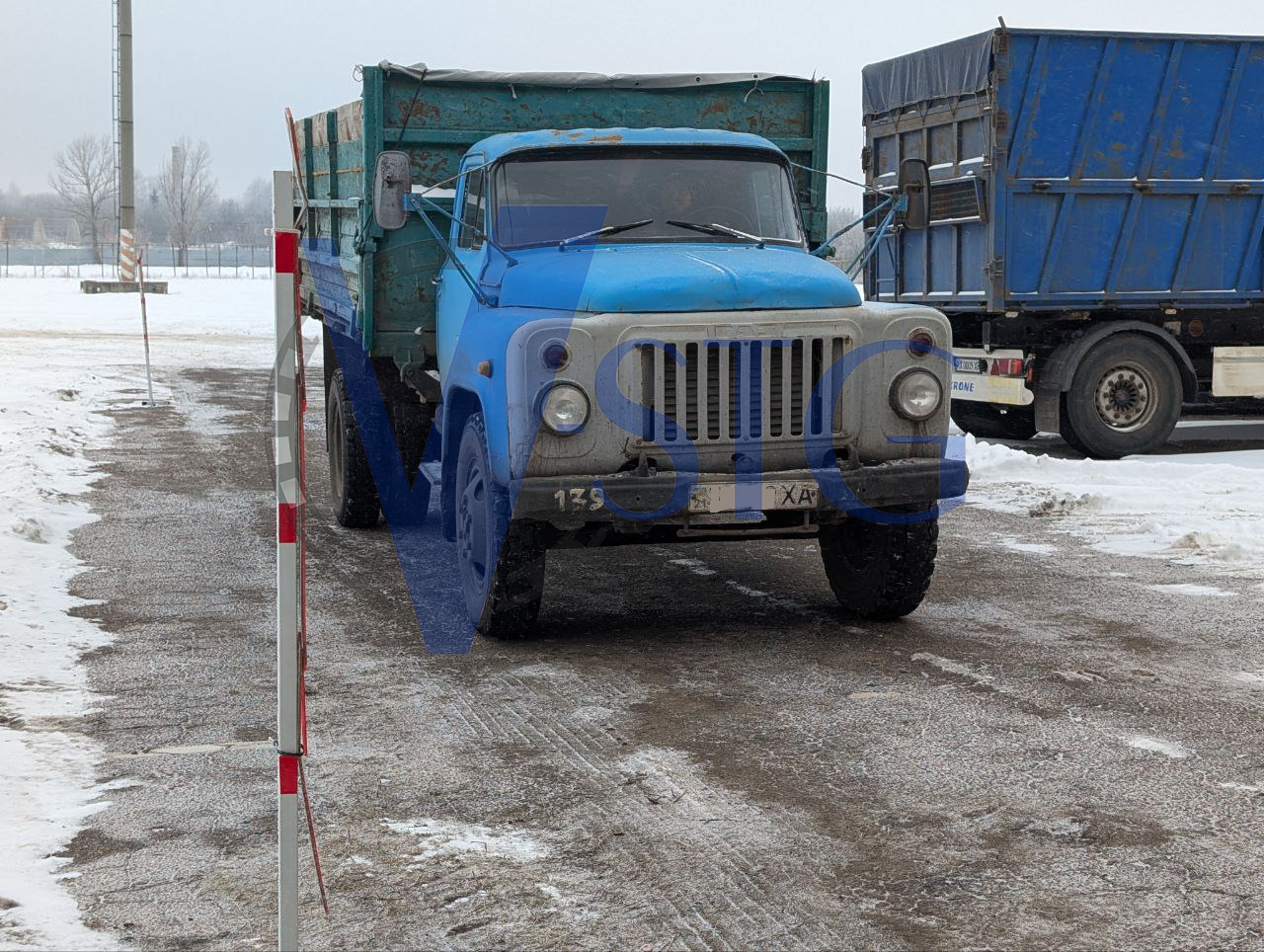

Незважаючи на солідний вік автомобіля, тепер цей ГАЗ-53 повністю відповідає вимогам безпеки та стандартам комерційних перевезень. На дисплеї тахографа чітко відображається загальний пробіг, поточний час та режим роботи водія.

Висновок: Встановлення сучасного обладнання на ретро-техніку — це не лише виконання норм закону, а й глибока модернізація, яка позбавляє власника проблем із постійними поломками механічних приводів спідометра.
